什么是沖擊試驗？

沖擊試驗一般是確定軍用、民用設備在經受外力沖撞或作用時產品的安全性、可靠性和有效性的一種試驗方法。

沖擊試驗主要考核產品應能承受規定的嚴酷等級沖擊能力以及產品結構和功能的完好性，被測樣品在進行機械沖擊試驗時，樣品應直接緊固到臺面上或者通過夾具緊固到臺面上。
常見的機械沖擊波形有：半正弦波、后峰鋸齒波、梯形波，用戶可以根據自身產品的實際使用情況進行相應波形的機械沖擊試驗。

沖擊試驗適用于評定產品在運輸、裝卸及使用過程中受到機械沖擊時，產品電路及整體結構的耐沖擊能力，以確定產品的適應性和完好性。

什么是碰撞試驗？

碰撞試驗是用于評定運輸包裝件在運輸過程中承受多次重復性機械碰撞的耐沖擊強度及包裝對內裝物的保護能力, 試驗的嚴苛程度取決于距離、道路狀態、運輸方式和運輸時間。

碰撞試驗可以看作重復性的沖擊累加。

為什么做沖擊&碰撞試驗

航空、航天、航海、電子等各行業中，許多產品在使用、裝卸、運輸過程中都易經受到?jīng)_擊和碰撞。這些沖擊的量值變化很大, 且具有復雜的性質，對產品的質量和可靠性產生很大的負面影響。沖擊&碰撞試驗有多種目的，如:

• 確定當產品受到一系列沖擊時，性能是否失效；

• 評估裝備的結構和功能承受裝卸、運輸和使用環境中發生的沖擊碰撞的能力;

• 確定裝備的易損性，用于包裝設計，以保護裝備結構和功能的完好性;

• 測試裝備固定裝置的強度，該裝備安裝在可能發生碰撞的平臺上；

• 確定元件在運輸、搬運及軍用操作中可能經受到的沖擊碰撞作用時的適應能力；

• 沖擊和碰撞可靠性測試適用于確定機械的薄弱環節，考核產品結構的完整性。

科瑞迪沖擊&碰撞試驗設備

科瑞迪 (CME) 力學環境沖擊/碰撞試驗設備用于測量和確定產品或包裝的抗沖擊性，并評估產品在沖擊碰撞環境下的可靠性和結構完整性?？迫鸬显囼炁_可以執行常規的半正弦波、后峰鋸齒波、梯形波和其他波形沖擊測試，以達到產品在實際環境中所承受的沖擊波和沖擊能量，從而改善了產品或包裝的結構。

科瑞迪 (CME) 可提供以下幾種力學環境沖擊/碰撞試驗臺。

① KRD10 液壓垂直沖擊試驗臺

② KRD11 氣動垂直沖擊/碰撞試驗臺

③ KRD12 氣動水平?jīng)_擊/碰撞試驗臺

④ KRD13 氣動高能量垂直沖擊試驗臺

⑤ KRD16 強沖擊試驗系統

⑥ KRD17 氣動雙向垂直沖擊試驗臺

⑦ KRD20 氣動碰撞試驗臺

滿足標準：

國內標準: GB / T2423 GJB150 GJB360 GJB548 GJB4.8 GJB1217....

國際標準: MIL-STD-810F IEC68-2-27 MIL-S-901D MIL-STD-883 MIL-STD-202 MIL-STD-750....

設備功能特點：

• 基于windows的穩定控制系統，全自動遠程控制界面

• 升降高度自動控制，精度高，重復性好

• 設計先進、自動化程度高、可靠性高、操作簡單、維修方便

• 多種波形；可執行常規半正弦波、后峰鋸齒波或梯形波

• 內置制動機構，避免二次反彈碰撞，更安全的定位臺面

• 氣壓驅動，結構簡單，可靠性高

• 采用高強度、高硬度的鑄鋁臺面，具有較高的一級諧振頻率

• 易于安裝：可選免地基底座，安裝方便

沖擊/碰撞試驗臺

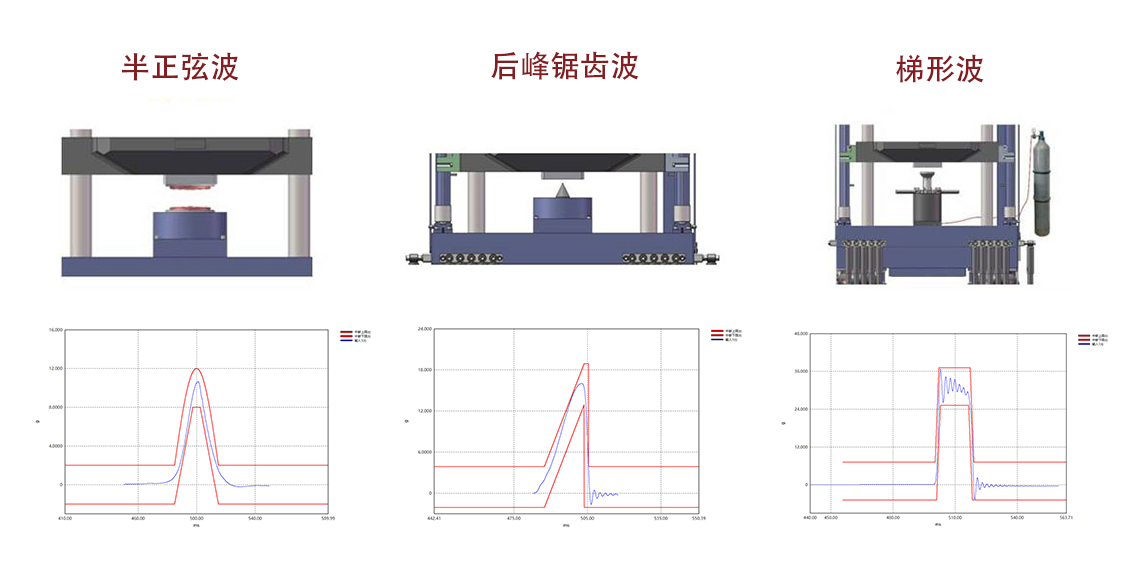

經典沖擊波形：

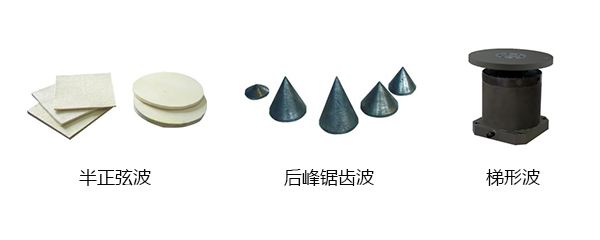

科瑞迪（CME）沖擊碰撞試驗臺可配置半正弦波發生器，后峰鋸齒波形發生器以及梯形波發生器。

半正弦波形發生器主要用工程橡膠制造(考慮橡膠的剛度和聚合力)及各種不同厚度的氈墊等組成。不同的厚度相互串聯，組成多種剛度，實現不同的沖擊碰撞脈沖寬度；后峰鋸齒波形發生器為鉛錐；梯形波發生器氣源為高壓氮氣，壓力范圍在1～10MPa，過載值可在10～100g之間調節。

設備簡介

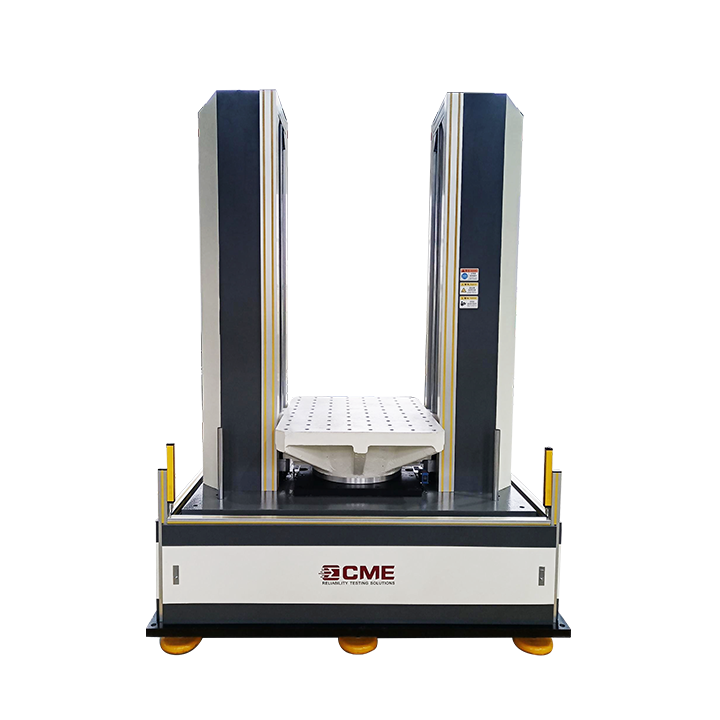

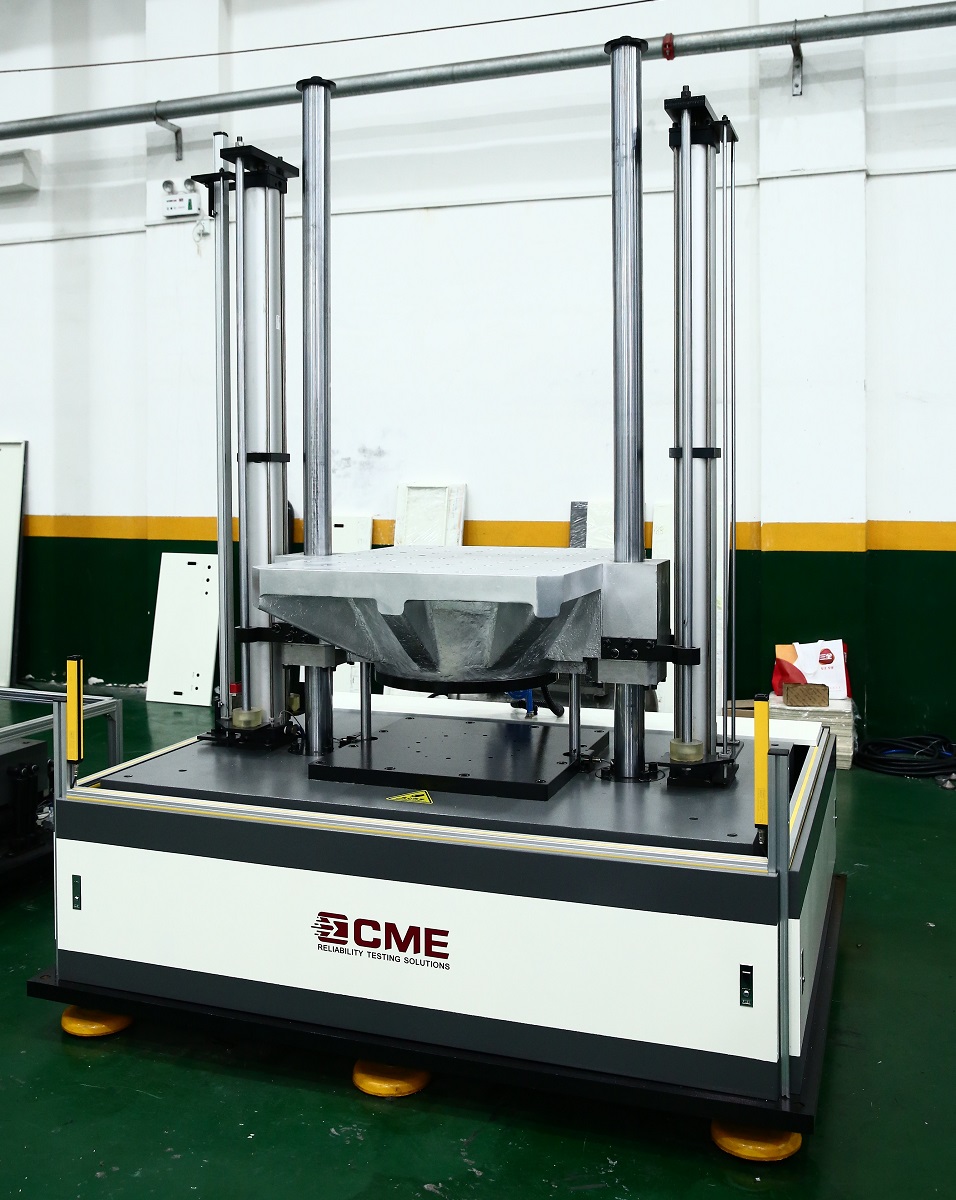

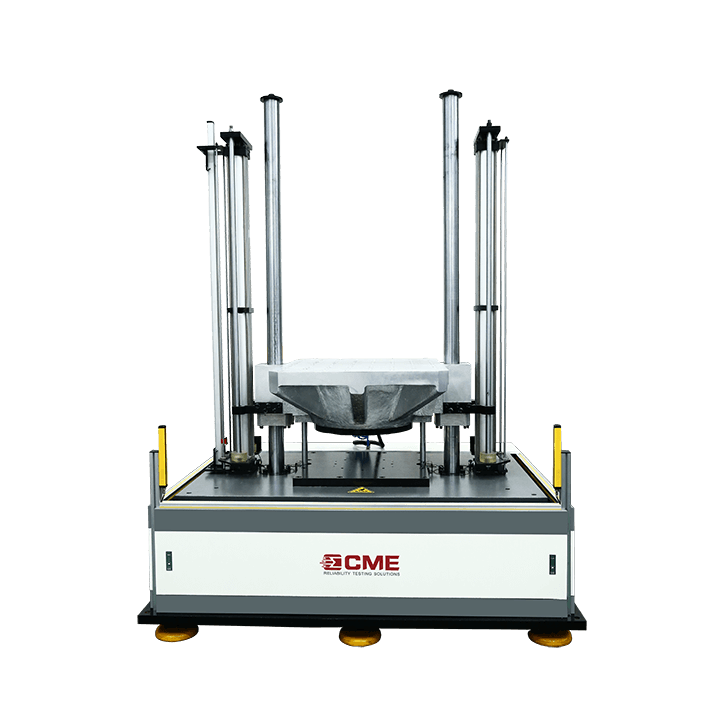

KRD10 液壓垂直沖擊試驗臺

KRD10系列是全自動液壓提升垂直沖擊測試系統，用于測量和確定產品或包裝的抗沖擊性能，考核試品在沖擊環境下功能的可靠性和結構的完好性。

- 液壓驅動

- 最大負載：3000kg

- 最大加速度：3000g

- 最小脈寬：0.3ms

- 多種波形：半正弦，后峰鋸齒或梯形

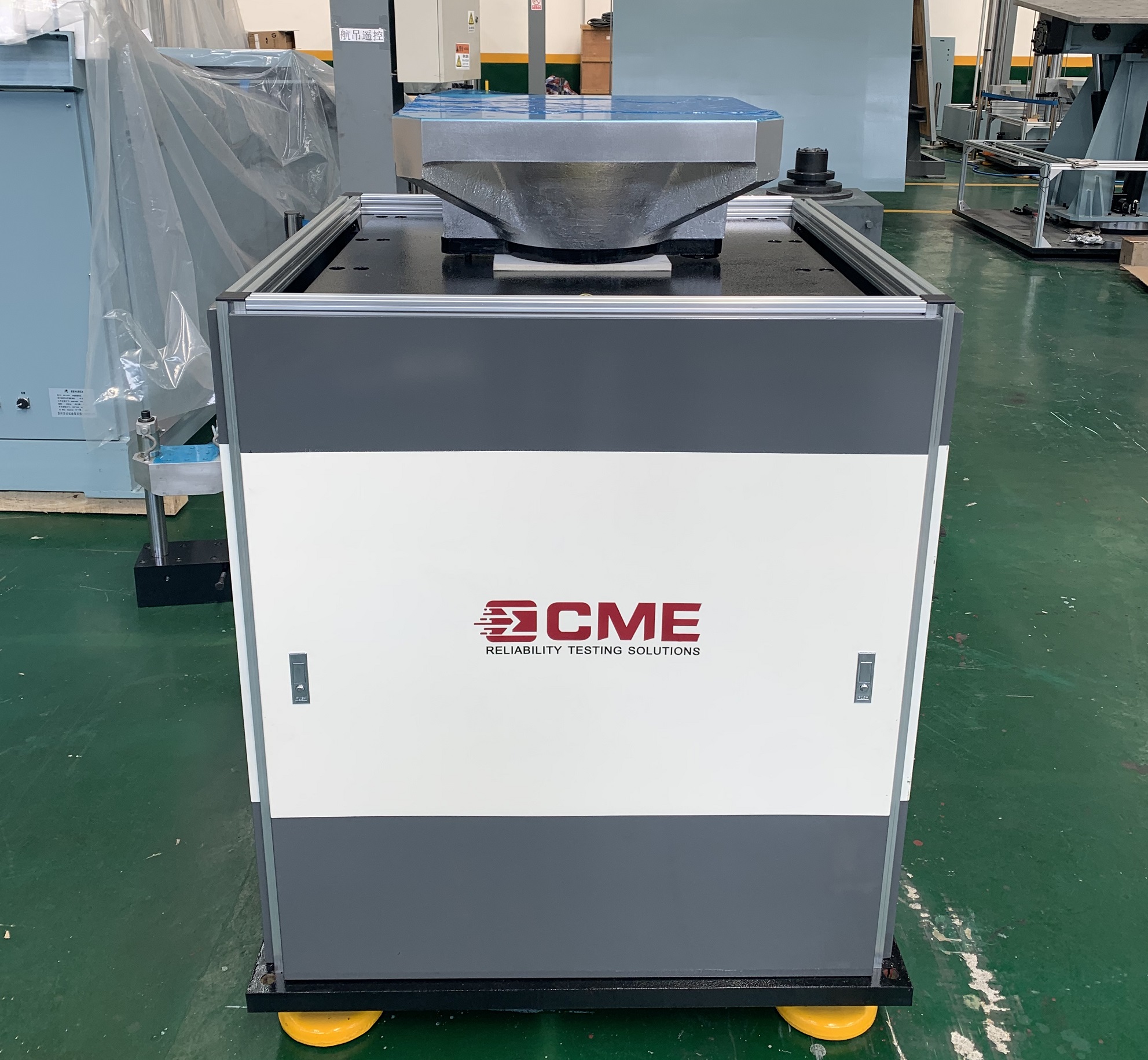

KRD11 氣動垂直沖擊/碰撞試驗臺

KRD11系列是一種氣壓提升垂直沖擊碰撞試驗臺，可滿足沖擊和碰撞測試的要求。無論是做沖擊還是碰撞，臺體上無需進行任何轉換，只需要在計算機控制軟件上進行相關操作即可實現沖擊或者碰撞試驗功能。

- 沖擊&碰撞

- 最大負載：2000kg

- 最大加速度：2500g

- 最小脈寬：0.5ms

- 氣壓驅動

- 多種波形：半正弦, 后峰鋸齒或梯形

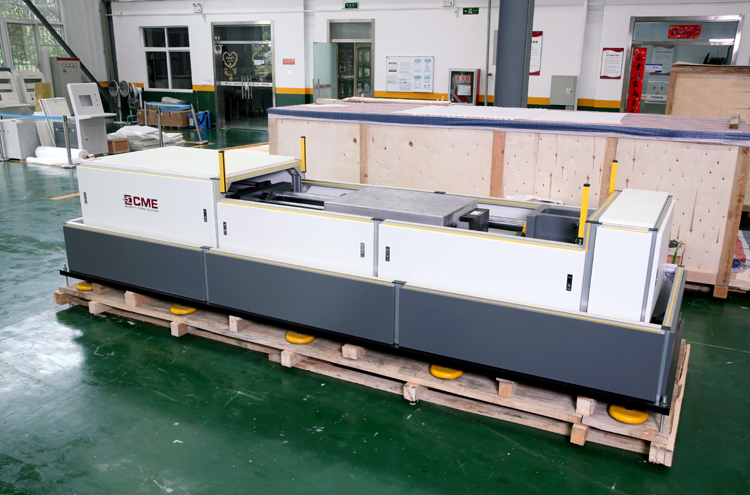

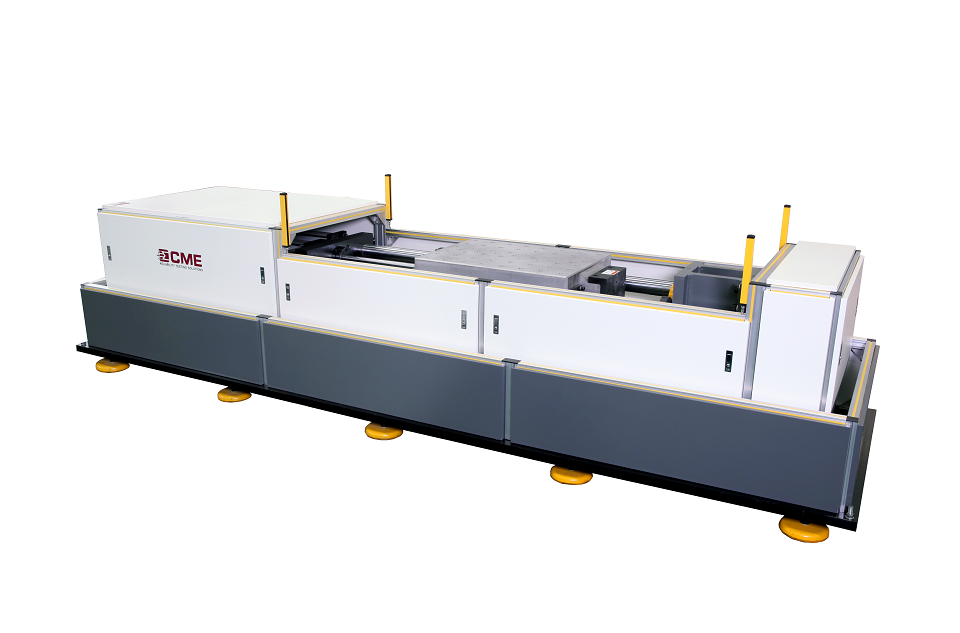

KRD12 氣動水平?jīng)_擊/碰撞試驗臺

KRD12 系列氣動水平?jīng)_擊試驗臺用于測量和確定產品或包裝的水平?jīng)_擊強度，并評估水平?jīng)_擊環境下測試單元的可靠性和結構完整性。

- 沖擊&碰撞

- 最大負載：3000kg

- 最大加速度：5000g

- 最小脈寬：0.3ms

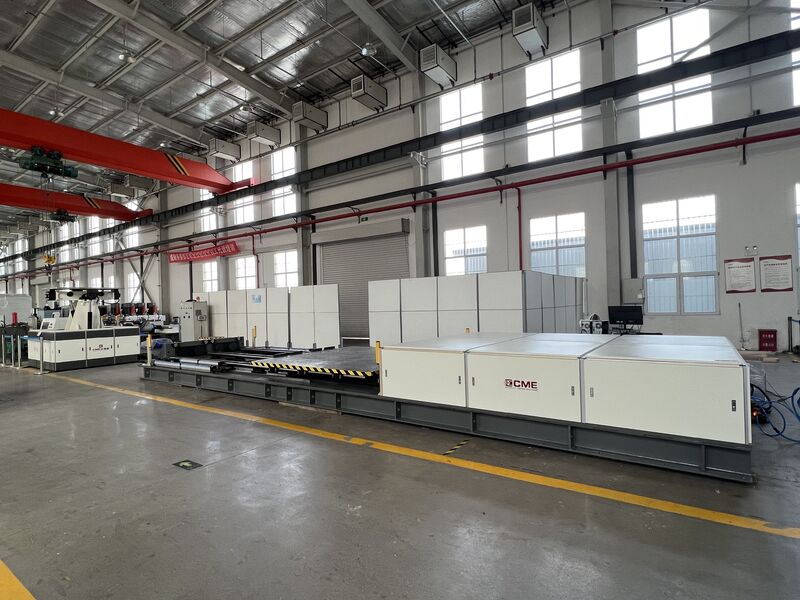

高能量沖擊

- 最大負載：2000kg

- 臺面尺寸：2100x2100mm

- 適用于電池測試

- 可滿足的測試條件：

a) 25g@15ms, 30g@15ms, 50g@6ms, 50g@10ms, 50g@11ms

b) 90g@20ms, 65g@45ms, 150g@15ms

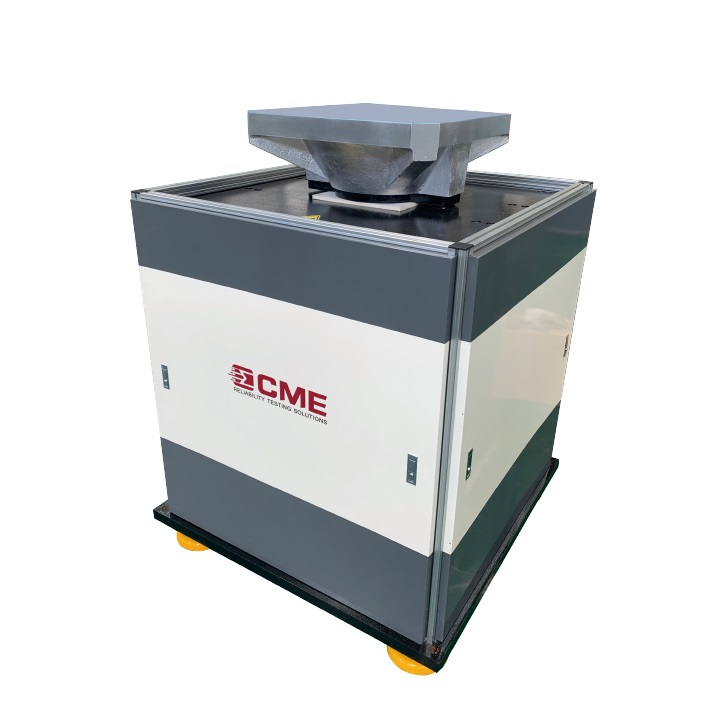

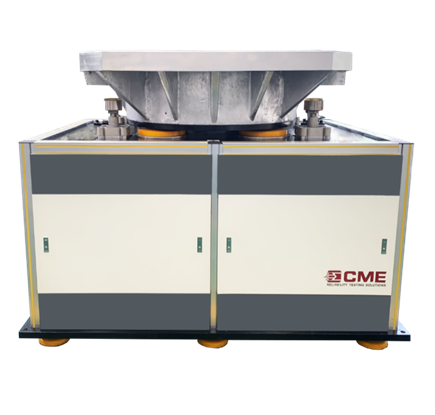

KRD13 氣動高能量沖擊試驗臺

KRD13系列高能量沖擊試驗臺采用氣壓蓄能膨脹原理。通過調整充氣壓力，可以在短行程內輕松執行各種高能量沖擊加速度測試。

對于更高能量的經典沖擊測試，它可以附加相應的沖擊放大器以完成高峰值加速度測試。

- 沖擊&碰撞

- 最大負載：2000kg

- 最大加速度：1500g

- 最小脈寬：2ms

- 氣壓驅動

- 多種波形：半正弦, 后峰鋸齒波或梯形

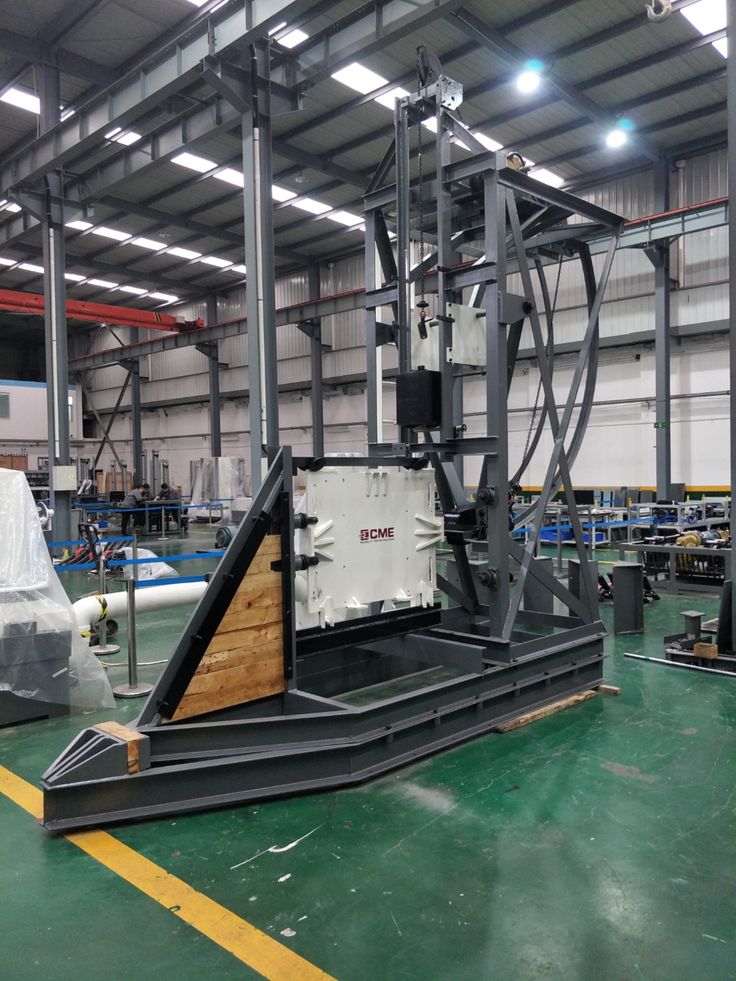

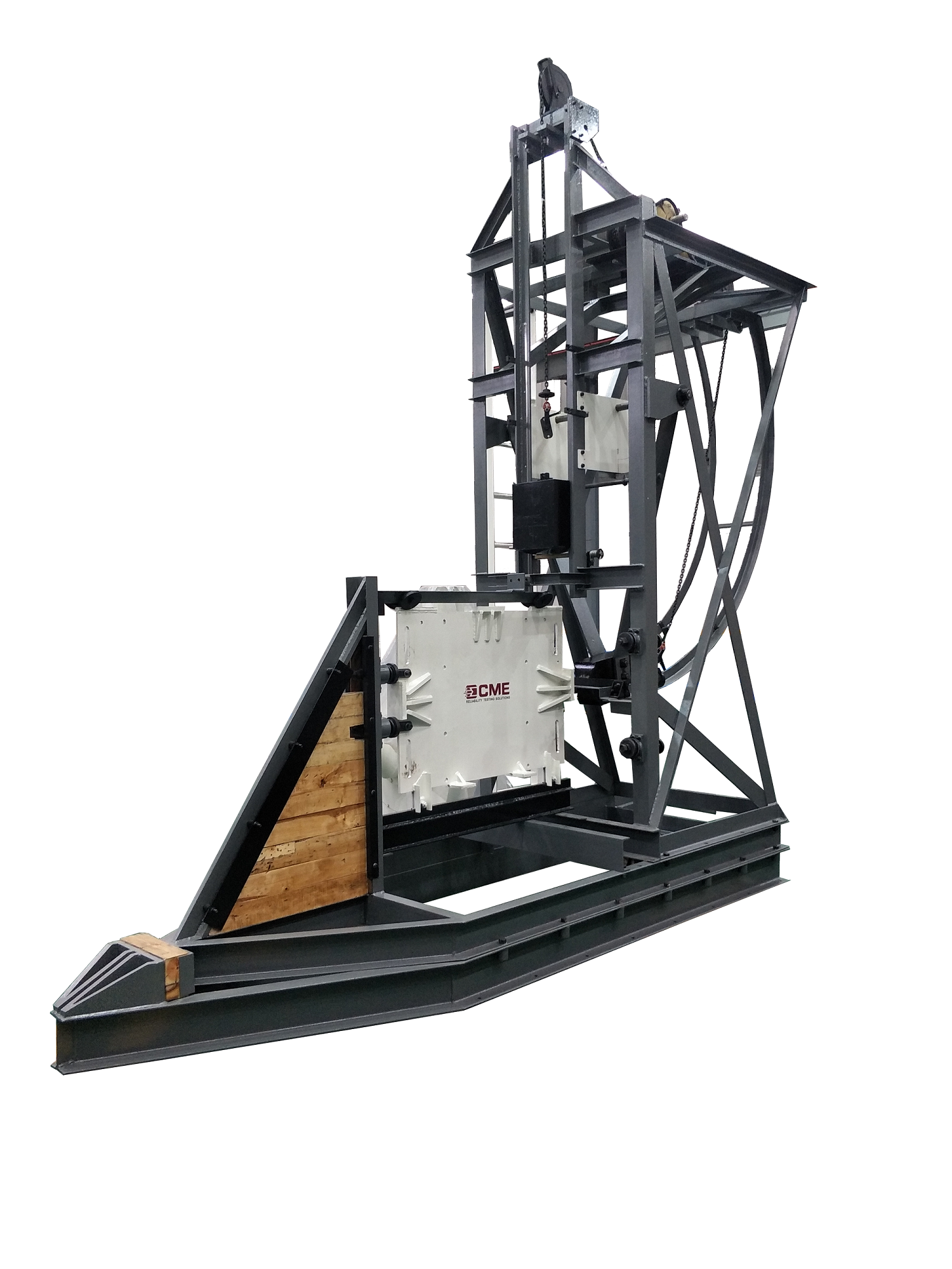

KRD16 強沖擊試驗系統

KRD16 系列強沖擊試驗系統符合MIL-S-901D標準，該標準涵蓋了對艦載機械、設備、系統和結構的沖擊試驗要求，但不包括潛艇壓力船體穿透。這些要求的目的是核查艦載設施承受由于核武器或常規武器的影響在戰時服役期間可能產生的沖擊負荷的能力。
- 輕量型

- 標準強沖擊試驗機

- 最大負載：200kg

- 落錘高度：0~1500mm

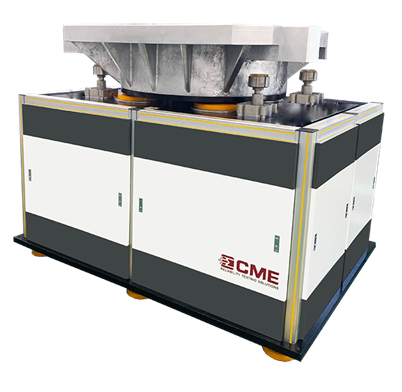

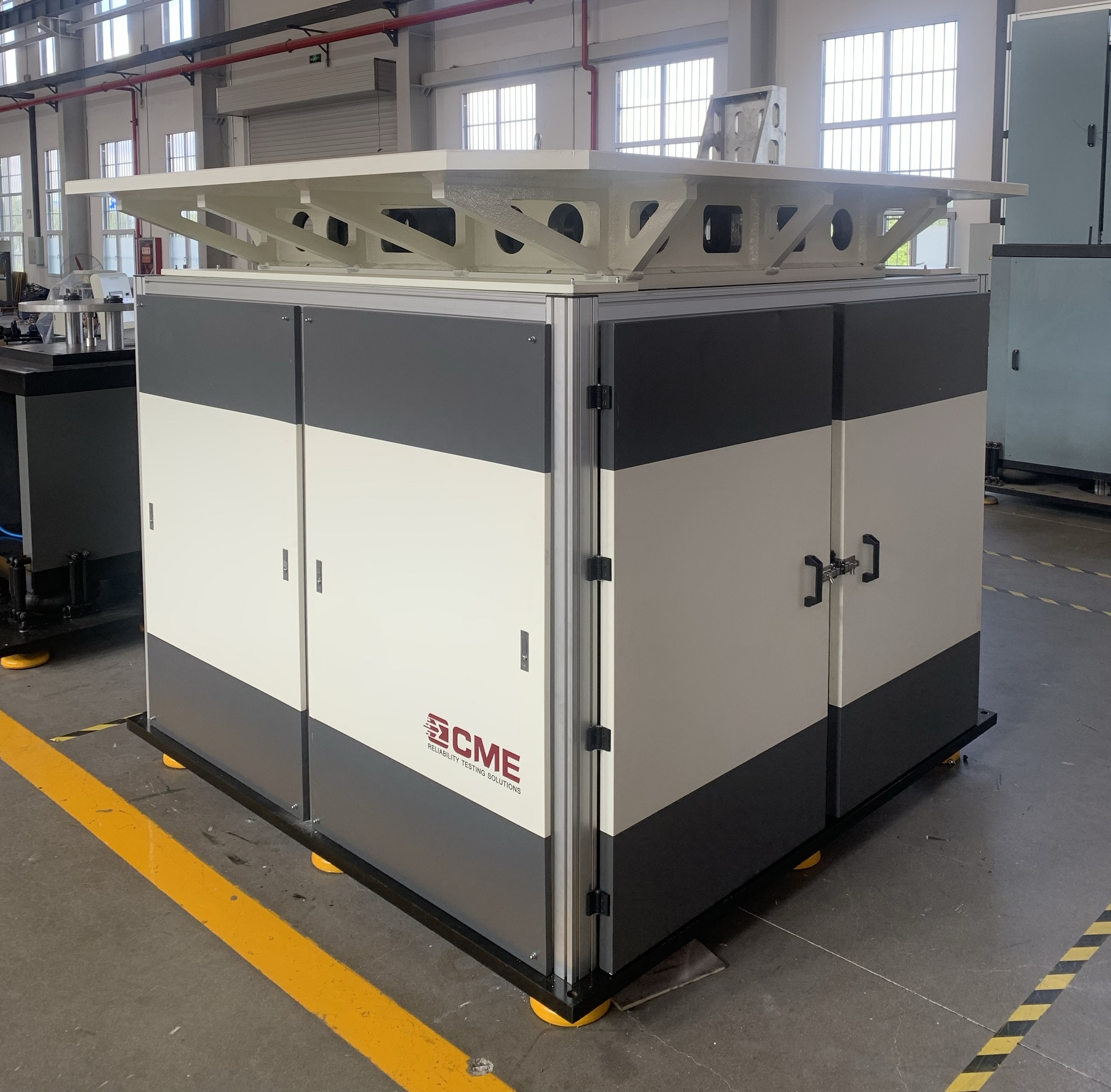

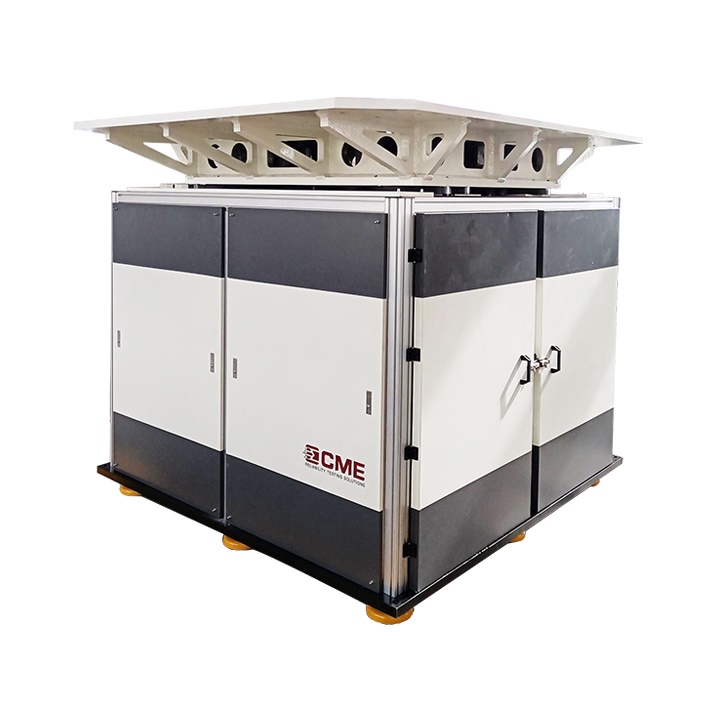

KRD17 氣動雙向沖擊試驗臺

KRD17 系列氣動雙向垂直沖擊試驗臺是針對一些不能或不易翻轉的大型試品設計研發的新型產品，可完成垂直方向的向上和向下沖擊試驗。

- 垂直雙向

- 最大負載：2000kg

- 最大加速度：750g

- 最小脈寬：1.5ms

- 氣壓驅動

- 多種波形：半正弦, 后峰鋸齒或梯形

KRD20 氣動碰撞試驗臺

KRD20 系列氣動碰撞試驗臺替代了傳統機械凸輪式碰撞臺，適用于電子元器件、設備和其它電工電子產品在運輸或使用期間遭受的重復性沖擊。

- 氣壓驅動

- 最大負載：3000kg

- 半正弦波

- 最大加速度：150g

- 最小脈寬：2ms

需要沖擊&碰撞試驗設備請聯系我們
